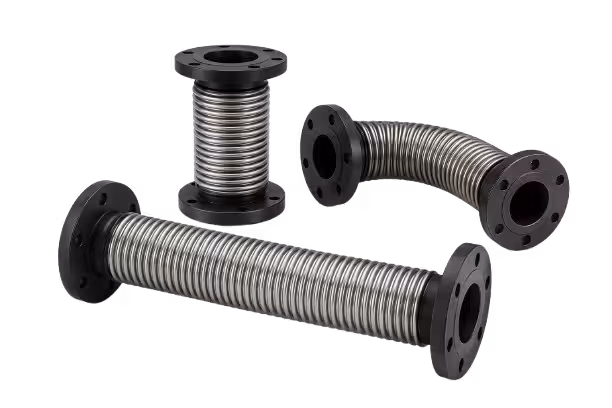

Izvedbe metalnih gibljivih cijevi
Fleksibilni cijevni sklopovi prema zahtjevima primjene
ACROM proizvodi metalne gibljive cijevi u izvedbama prilagođenima radnim uvjetima i zahtjevima cjevovodnih sustava. Valoviti metalni element omogućuje savijanje, dok konstrukcija cijevnog sklopa, priključci i dimenzije ovise o predviđenoj primjeni.
Funkcija u sustavu
Fleksibilno povezivanje uz prihvat predviđenih pomaka i vibracija
Metalne gibljive cijevi primjenjuju se kada kruti spoj nije prikladan za predviđene radne uvjete ili konfiguraciju sustava. Njihova funkcija ovisi o konstrukciji, načinu ugradnje te vrsti i učestalosti opterećenja.
Fleksibilno povezivanje
Povezivanje cjevovoda, strojeva i industrijske opreme na mjestima gdje je potrebna savitljiva cijevna veza.
Vibracije
Smanjenje prijenosa vibracija između opreme i priključenog cjevovoda kod odgovarajuće konstrukcije i načina ugradnje.
Pomaci u sustavu
Prihvat predviđenih relativnih pomaka unutar dopuštenih granica savijanja i deformacije cijevnog sklopa.
Prijenos medija
Provođenje radnog medija kroz fleksibilni spoj, uz odgovarajući odabir materijala, konstrukcije i radnih parametara.
Konstrukcija
Konstrukcijska izvedba metalne gibljive cijevi
Radna svojstva metalne gibljive cijevi proizlaze iz geometrije valovitog elementa, konstrukcije opleta kada je ugrađen te izvedbe priključaka. Ti elementi zajedno određuju ponašanje cijevnog sklopa pri tlaku, savijanju i drugim opterećenjima.
Valoviti metalni element
Savitljivi dio cijevi čiji valoviti profil omogućuje savijanje i prilagodbu predviđenim pomacima.
Vanjski metalni oplet
Kod opletenih izvedbi ograničava uzdužno istezanje valovitog elementa pod unutarnjim tlakom i sudjeluje u preuzimanju tlačnih opterećenja.
Krajnji priključci
Omogućuju povezivanje cijevnog sklopa s opremom i cjevovodom. Njihova izvedba određuje se prema priključnim i montažnim zahtjevima.
Dimenzije i geometrija
Promjer, duljina i geometrija sklopa usklađuju se s raspoloživim prostorom, uvjetima savijanja i predviđenim radnim opterećenjima.
Područja primjene
Fleksibilni spojevi u industrijskim i tehničkim instalacijama
Metalne gibljive cijevi koriste se u različitim cjevovodnim i strojarskim sustavima. Prikladnost pojedine izvedbe određuje se prema mediju, radnim parametrima, očekivanim opterećenjima i uvjetima ugradnje.
Procesna postrojenja
Fleksibilni spojevi u procesnim cjevovodima i instalacijama prema zahtjevima radnog medija i tehnološkog procesa.
Energetski i toplinski sustavi
Povezivanje cjevovoda i opreme u sustavima s definiranim tlačnim i temperaturnim uvjetima rada.
Strojevi i industrijska oprema
Fleksibilno povezivanje pumpi, kompresora i druge opreme pri predviđenim vibracijama i relativnim pomacima.
Tehničke instalacije
Spajanje dijelova instalacija na mjestima s ograničenim prostorom ili zahtjevima za fleksibilnošću spoja.
Tehnički odabir
Odabir metalne gibljive cijevi prema radnim uvjetima
Za pravilan odabir potrebno je definirati radne parametre, svojstva medija, predviđene pomake i način ugradnje. Posebnu pozornost zahtijevaju radijus savijanja, ponavljajuća opterećenja i izbjegavanje neželjenog torzijskog opterećenja.
Medij i materijal
Vrsta radnog medija, njegova svojstva i zahtjevi za kompatibilnošću materijala cijevnog sklopa.
Tlak i temperatura
Radni i projektni tlak, temperatura te očekivani režim rada cjevovodnog sustava.
Pomaci i savijanje
Vrsta i učestalost pomaka, radijus savijanja, položaj ugradnje i uvjeti mogućeg torzijskog opterećenja.
Dimenzije i priključci
Promjer, potrebna duljina, vrsta priključaka, raspoloživi prostor i tehnička dokumentacija.
Način rada
Od tehničkih podataka do odgovarajuće izvedbe
ACROM izrađuje metalne gibljive cijevi prema definiranim tehničkim zahtjevima. Konstrukcija, dimenzije i priključci usklađuju se s namjenom, radnim parametrima i uvjetima ugradnje.
Analiza medija, tlaka, temperature, očekivanih pomaka i uvjeta ugradnje.
Definiranje konstrukcijske izvedbe, dimenzija, priključaka i uvjeta savijanja.
Izrada prema usuglašenim tehničkim zahtjevima i dokumentaciji.
Istražite proizvodni program
Metalna i inox rješenja za industrijske sustave
Uz metalne gibljive cijevi, ACROM proizvodi metalne kompenzatore, industrijske poklopce, ljestve, rešetke i inox opremu. Istražite povezane grupe proizvoda iz ACROM proizvodnog programa.
Tehnički upit
Trebate metalnu gibljivu cijev prema zahtjevima sustava?
Uz upit dostavite osnovne podatke o radnom mediju, tlaku, temperaturi, dimenzijama, očekivanim pomacima, priključcima i uvjetima ugradnje. Ako su dostupni, priložite skicu, tehnički nacrt ili podatke o postojećem cijevnom sklopu radi razmatranja odgovarajuće izvedbe.
